海图基础概述

文章附图

海图是地图的一种,是以表示海洋区域制图现象的一种地图。因为航海必需要有精确测绘海洋水域和沿岸地物的专门地图,按一定的比例尺和投影方法绘制而成。


主要内容包括:岸形、岛屿、礁石、水深、航标和无线电导航台等,有了海图,船只便不易搁浅了,所以它是航海必不可少的参考数据。



一、海图的分类

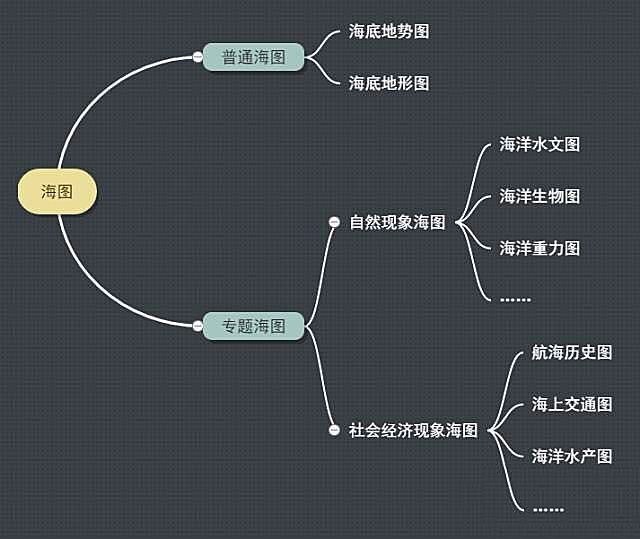

1、按海图内容分:

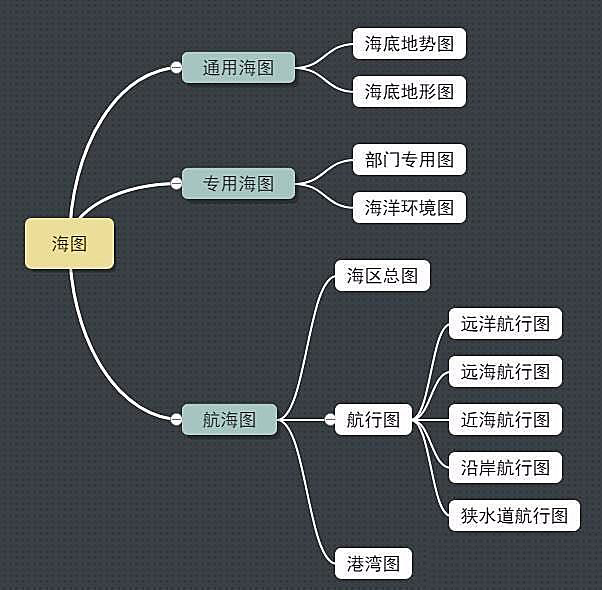

2、按海图用途分:



3、按海图比例尺分类:
1:10万以上---港湾图
1:10---1:19万---沿岸航行图
1:20---1:99万---近海航行图
1:100---1:299万---远洋航行图
1:300万及以下---海区总图


二、海图的改正

(1) 海图的大改正
大改正一般是在原来航道图基础上,进行改版或再版。在港口,每隔3~5年对整个水域的全部或大部进行测量,根据新测资料在原有航道图基础上绘制新图,这实质上就是对航道图的大改正。
改版的改动幅度较大,改正的范围涉及到数学基础,各项内容要素和整饰内容的改动,有的甚至对原版航道图的面积都作适当的变更。
再版就是在原版航道图的基础上,根据最新的资料增补或变更一些内容要素,复印出版。


(2) 海图的小改正
当航道图的改正范围不大,内容不多,以及改正后对整个航道图的精度影响不大时,一般只对航道图作小改正。
小改正主要是按海事部门所刊行的改正通告。在原版图上进行改正,以保证航道图的现时性和可靠性。小改正的来源,有的是本单位提供,也有的是其它单位提供,但是为了避免混乱,改正时必须以改正通告为准。


三、海图数学基础
纬度
定义:是赤道与过位置点的纬圈在经线上所夹的弧长。
划分:以赤道为0°,向南、向北各计算90°。赤道以北的称为北纬,赤道以南的称为南纬,分别用“N”、“S”表示。
格式:单位度、分、秒。 例:大连的纬度ψ38°52′30″N
经度
定义:是基准经线与过位置点的经线在赤道上所夹的劣弧长。
划分:以基准经线为0°,向东、向西各计算180°。基准经线以东的称为东经,基准经线以西的称为西经,分别用“E”、“W”表示
格式:单位度、分、秒。例:大连的经度 λ121°40′00″E

四、海图的主要图形要素
1、海岸:是海陆的分界线,是海图上的重要要素。海岸分岸线与海岸性质两部分组成,海岸是指陆地因受海水运动而形成的滨海地带,海岸线是指多年平均大潮高潮时所形成的水陆分界线,海岸性质是指海岸阶坡的组成物质及其高度、坡度和宽度等。
2、干出滩:海岸线与干出线(零米等深线)之间的海滩地段,也称潮间带区域,高潮时淹没,低潮时出露。干出滩有岩石(专业术语为石陂)、泥、沙等不同物质构成,当然也有珊瑚、红树林、水草等生物岸滩类型,是人类活动最为频繁的海域之一。

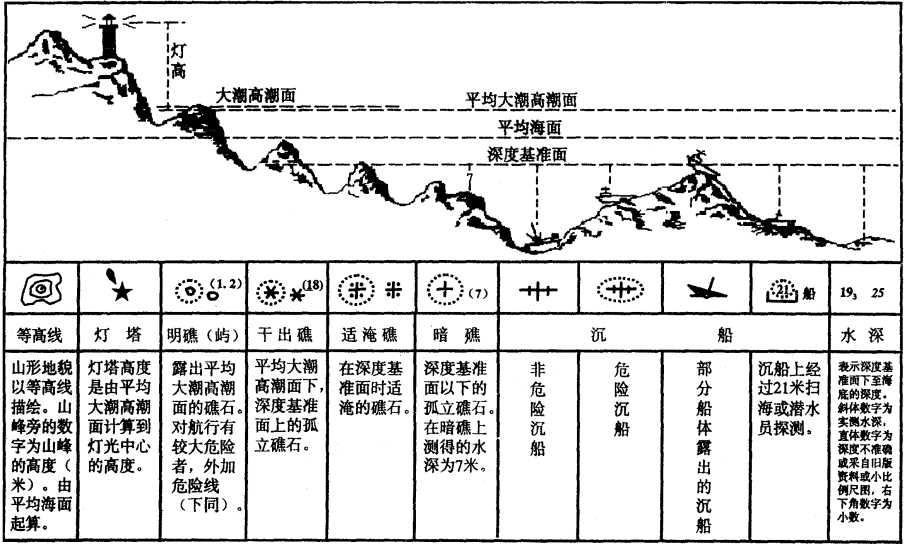

3 、海底地貌:即海底表面的起伏形态和土质,各种天然航行障碍物,如礁石、浅滩、海底火山、岩峰等,也属于海底地貌范畴。
4、航行障碍物:除以上表达的天然航行障碍物外,还有沉船、木桩、废弃井架、爆炸物(如沉雷、未爆炸弹等)、铁锚等等人工障碍物 。
5、助航标志:分航行目标和助航设备两类,航行目标是指海上可见的导航定位地物,如烟囱、无线电塔、海角、海中岩峰等;助航设备是指专为航行定位设立的灯塔、灯桩、浮标、立标、前后导标、信号台等等。


6、水文要素:主要是指海流、潮信、急流、漩涡及冰情等。
7、各种界线:航道、锚地、港域界线,禁区界线,县、市、省、国境界线,及各类海底管线(如电缆、光缆、石油管道、输水管道等)。
8、陆域要素:与陆域地形图基本一致,不同在于航海图中一般不标注土壤植被,而突出标注与航行有关的地形要素。


海图是海洋测绘、海洋调查和研究的主要成果,更是海洋开发利用的重要资料,广泛应用于航海、海洋工程建设、海洋调查和科学研究、海洋资源开发、海洋划界及海洋军事活动等领域,是以海洋为描绘对象的地图,是地图学的一个分支。目前,海图已经由原先单一的纸质海图向数字海图和电子海图过渡,相信随着技术的进步,必将推动海图学的不断变革,海洋地理信息系统的出现也将为海图未来的应用创造更多的价值。海图学的内容非常广泛,一篇文章不能说明所有,仅就海图的投影、图式符号及海图注记等就可以牵出太多,限于篇幅,只能说到这里。
